| Lieu d'origine: | Hefei, province de l'Anhui, Chine |
|---|---|
| Certification: | ISO13485 |
| Numéro de modèle: | MF5A-7 |
| Quantité de commande min: | 500 pièces |
| Prix: | USD 4.80 /PC |
| Détails d'emballage: | Emballage standard à l'exportation |
| Délai de livraison: | 20 à 25 jours ouvrables |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 3000 pièces par mois |
| Le transport aérien: | Fret aérien ou d'autres | Signal de sortie: | Analogue |
|---|---|---|---|
| Plage de température: | 0°C à 50°C | Tolérance de B: | 00,5% |
| Température maximale: | 80°C | Matériel de capteur: | Platine |
| Précision: | +/- 0,2°F | Isolement: | Un bon blindage |
| La tolérance: | (25 ~ 45) °C ± 0,1 °C | Le revêtement: | Protection contre les températures élevées |
| Durée de vie: | Durée de vie plus longue du produit | Personnalisation: | - Oui, oui. |
| Couleur: | Ambre | Température de fonctionnement: | À partir de 0°C+60°C |
| Taille: | 200cm |
Sonde de détection de type micro-films minces de longueur 200 cm
Description du produit
L'objet est une sonde micro-films minces de 200 cm de longueur.Les sondes de capteur de type micro film mince sont encapsulées avec de l'époxy dans des tubes en polyimide avec des fils de nickel solide isolés en polyesterimide # 38 AWGIls sont reliés parallèlement et sont disponibles en longueur standard de 3, 6 et 12 pouces.Ces sondes thermistoriques sont idéales pour une utilisation avec de petites sondes et des applications nécessitant un temps de réponse thermique rapide.
Informations sur le génie
Le diamètre typique est de 30 cm.
Taille de fil typique # 38 AWG
Plomb: nickel solide, isolation au polyesterimide
Matériaux: époxy, polyimide
Constante de dissipation typique: 0,2 mW/°C dans l'air calme
Temps typique constante dans l'air: 3 secondes maximum
Sonde de détection de type micro-films minces de longueur 200 cm
Caractéristiques de résistance/température
| Température (°C) | 223 Fu5 |
| - 10 ans | 100.3 |
| 0 | 62.92 |
| 10 | 40.56 |
| 20 | 26.82 |
| 30 | 18.16 |
| 40 | 12.58 |
| 50 | 8.892 |
| 60 | 6.407 |
| 70 | 4.700 |
Données de fiabilité
| Nom de l'article | Conditions d'essai | Les critères |
| Chute libre | Trois fois la chute naturelle sur une planche d'érable à partir d'une hauteur de 1 m | △R, △B ± 0,5% |
| Chaleur sèche | 1000 heures à 70 °C | △R, △B ± 0,5% |
| Chaleur humide | 1000 heures à 70°C et 90% à 95% d'humidité | △R, △B ± 0,5% |
|
Cycle de température (choc thermique) |
Sept cycles comme ci-dessous: 1. -20°C pendant 12 heures 2Température ambiante pendant 1 minute 3. 55°C pendant 12 heures 4Température ambiante pendant 1 minute |
△R, △B ± 0,5% |
Méthode de connexion
Le fil de plomb peut être soudé à des fils plus gros en le enroulant autour du fil plus grand, puis en le soudant.
Sonde de détection de type micro-films minces de longueur 200 cm
Précautions
La sonde de capteur de thermistor miniature NTC est fabriquée à l'aide d'un procédé à semi-conducteurs.
décharge électrostatique de la même manière que les circuits intégrés communs.
Afin d'éviter tout dommage ou défaillance du capteur, il est recommandé de prendre les précautions appropriées lors de sa manipulation.
Le défaut de protection du capteur contre l'ESD peut également endommager l'équipement installé avec le capteur, car la décharge électrostatique peut entraîner de légères modifications de paramètres,ce qui signifie que le capteur peut ne pas répondre à ses spécifications publiées.

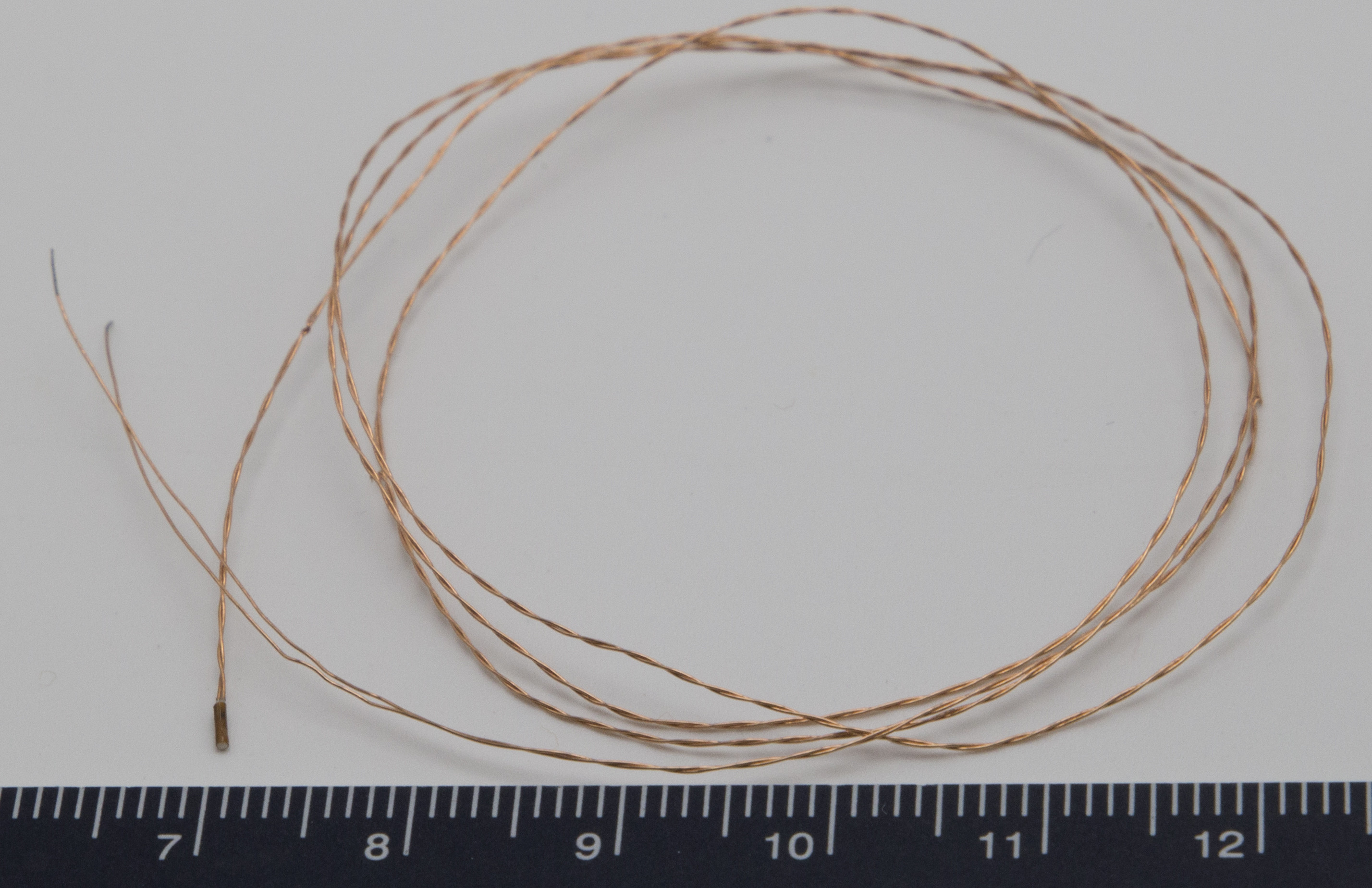

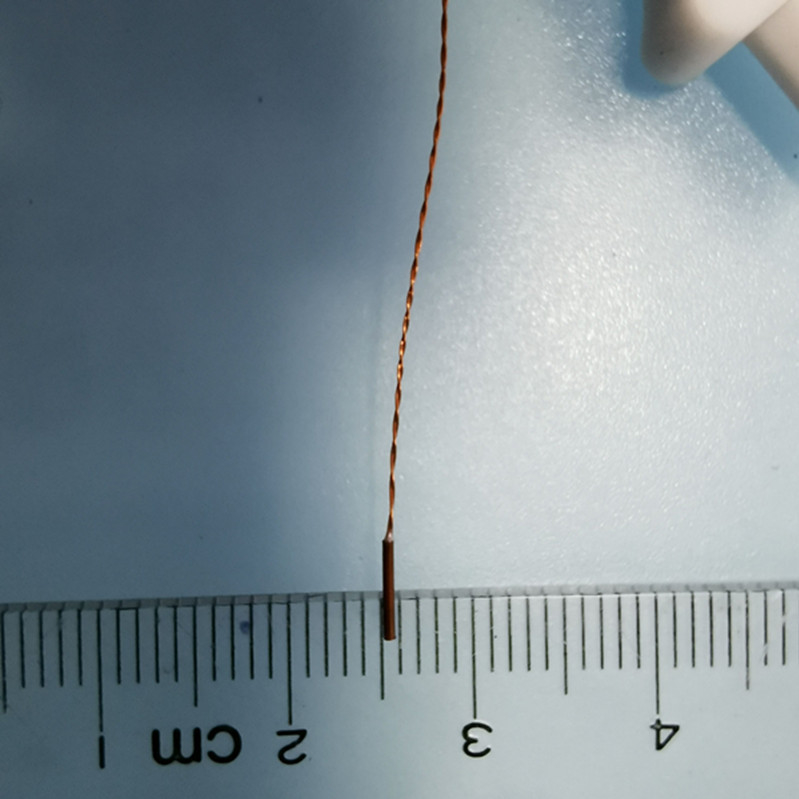

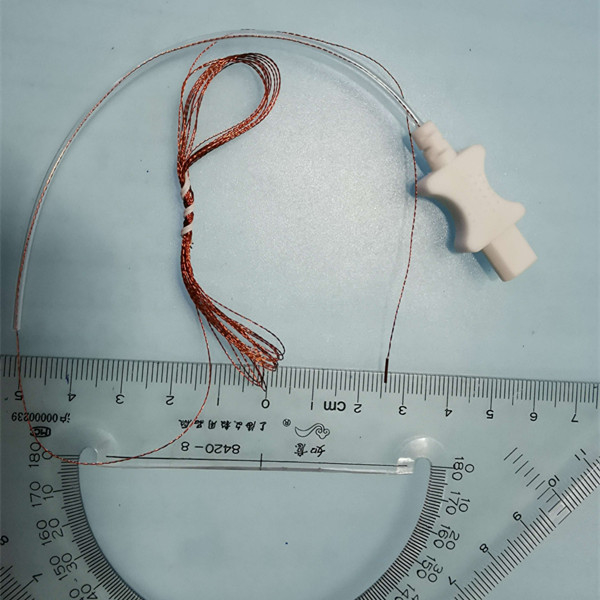

Image du produit
Applications du produit
Catéters médicaux
fils de guidage
Équipement d'essai
Dispositifs médicaux portatifs
Surveillance de la température corporelle
Autres applications nécessitant des sondes très petites
(1) Longueur du fil de plomb personnalisée selon les exigences du client (max.200 cm).
(2) Longueur du fil de plomb nu personnalisée selon les exigences du client
Veuillez contacter le personnel de vente de Jingpu pour les produits sans revêtement en résine sur la tête du capteur pour un diamètre encore plus petit.
