| Lieu d'origine: | Hefei, Anhui, Chine |
|---|---|
| Nom de marque: | Jingpu Brand |
| Certification: | CE,ROHS,ISO |
| Numéro de modèle: | MF5A-1 |
| Quantité de commande min: | 500 |
| Prix: | USD 0.1-5 /PCS |
| Détails d'emballage: | Emballage de carton |
| Délai de livraison: | 2-7days |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 200 millions par an |
| Manière d'installer: | Insertion | Manière de détection: | Résistance |
|---|---|---|---|
| Type de signal de sortie: | Type analogique | Matériel: | Époxy et métal |
| Mesure du diélectrique: | Température | Code IP: | IP64 |
| Forfait transport: | Emballage en carton | Apparence: | Le noir |
| garantie: | 12~24 mois | Service après-vente: | Assurance qualité |
| Personnalisation: | Oui | Température de fonctionnement: | / |
| Valeur de résistance: | Personnalisé | Valeur B: | Personnalisé |
| Expédition: | Transport maritime, aérien ou express | Fil: | PVC/XPLE/FEP/PTFE |
| Mettre en évidence: | Capteur de thermistance Ntc de bonne stabilité,thermistance à puce NTC pour équipement de lutte contre l'incendie,thermistance à puce NTC à fil PVC |
||
Brève instruction :

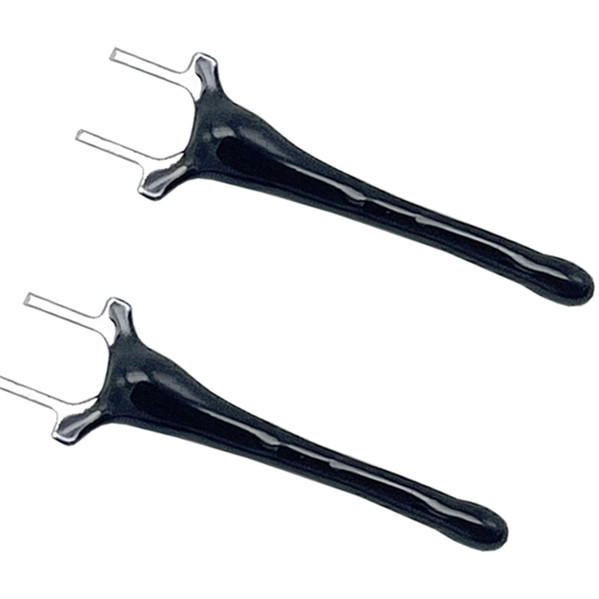

La thermistance NTC est composée d'un élément NTC, d'une résine époxy et d'un fil nu.Il est fabriqué par Hefei Jingpu Sensor Technology Co., Ltd.
Traits:
Petite perle époxy
Bonne stabilité, temps de réponse rapide
Plage de température de fonctionnement : -40℃~125℃
R100℃=3.3kΩ±3%, B0/100=3970k±2%
Application:
Alarme anti-incendie
Code de numéro de pièce :
Structure et dimension :
| Taille de la sonde | L | L1 | ré | H | d1 |
| 2.6*17.5mm | 17,5±1 | 3±1 | Maxφ2.6 | 2.5 | 1 |
| 2.6*19mm | 19±1 | 3±1 | |||
| 2.6*23mm | 23±1 | 3±1 | |||
| 2.6*26mm | 25±1 | 3±1 |
Spécification électrique :
| Spécification de produit | Rec.à T℃(KΩ) | Valeur bêta | (Dans les airs) Pmax(mW) |
δ (mW/℃) |
constante de temps thermique τ(sec.) | Plage de température de fonctionnement TL-TH(℃) | Longueur totale L(mm) |
| A1B212□4200A□□□□L19 | R62=20,92 | B25/85=4200 | Environ 3,5 | Environ 0,7 | Max.5.0 | -40~125 | 19 |
| A1A104□4132B□□□□L17 | 100 | B25/85=4132 | 17 | ||||
| A1C104□4132B□□□□L23 | 100 | B25/85=4132 | 23 | ||||
| A1B332□3970F□□□□L25 | R100=3.3 | B25/50=3970 | 26 | ||||
Exigences des acheteurs
La caractéristique électrique de base d'une thermistance est que sa valeur de résistance change avec la température, et la température de la thermistance elle-même changera avec la température ambiante ou l'auto-échauffement causé par le courant traversant la thermistance.Dans des applications telles que la mesure, le contrôle et la compensation de température, l'autoconsommation de la thermistance doit être réduite au minimum pour éviter l'auto-échauffement.Lorsque la température ambiante reste la même, la valeur de résistance de la thermistance est fonction de la puissance d'autoconsommation de la thermistance.Dans ce cas, la température de la thermistance monte au-dessus de la température ambiante.
Dans certaines conditions de fonctionnement, la température élevée peut être de 100 ~ 200 ℃, la résistance peut être réduite à des conditions de courant faible sous la valeur de résistance sèche dans certaines applications peut utiliser la résistance de contact thermique de ses propres caractéristiques de chauffage.Dans l'état d'auto-échauffement, la thermistance est thermiquement sensible à toute condition qui modifie la conductivité thermique de la thermistance.Si la vitesse de dissipation thermique peut être idéalement fixée, la thermistance est sensible à la puissance d'entrée, de sorte que la thermistance convient au contrôle du niveau de tension ou du niveau de puissance.
