| Lieu d'origine: | Anhui, Chine |
|---|---|
| Nom de marque: | JP SENSOR |
| Certification: | ISO9001, RoHS |
| Numéro de modèle: | MFP |
| Quantité de commande min: | 1000 morceaux |
| Prix: | negotiable |
| Détails d'emballage: | Emballage standard |
| Délai de livraison: | 2 semaines |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 200 millions par an |
| Valeur de résistance: | R100=3.3KΩ | Valeur de B: | B0/100=3970K |
|---|---|---|---|
| Valeur de résistance de tension: | 1500V/1sec/1mA | Température ambiante d'opération: | -40℃~200℃ |
| Caractéristique: | à l'épreuve des huiles | ODM/OEM: | Disponible |
| Coutume: | Y | Garantie: | DEUX ANS |
| Mettre en évidence: | Capteur de température de B0/100 R100 NTC,capteurs B0/100 de sonde de ntc,Capteurs de sonde du ntc B0/100 |
||

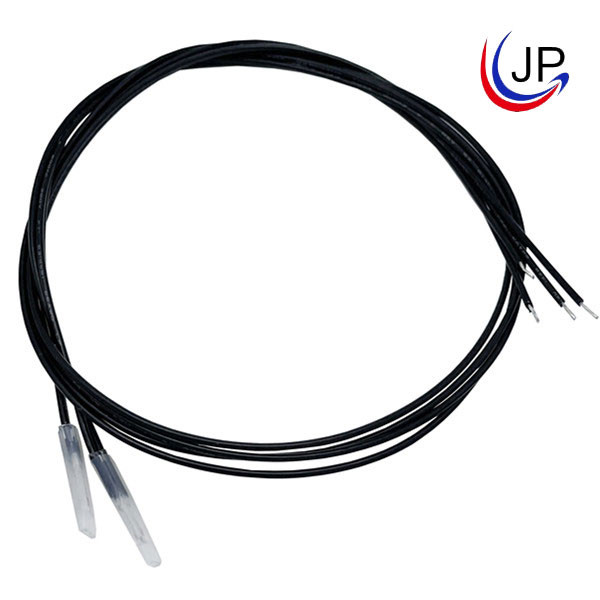

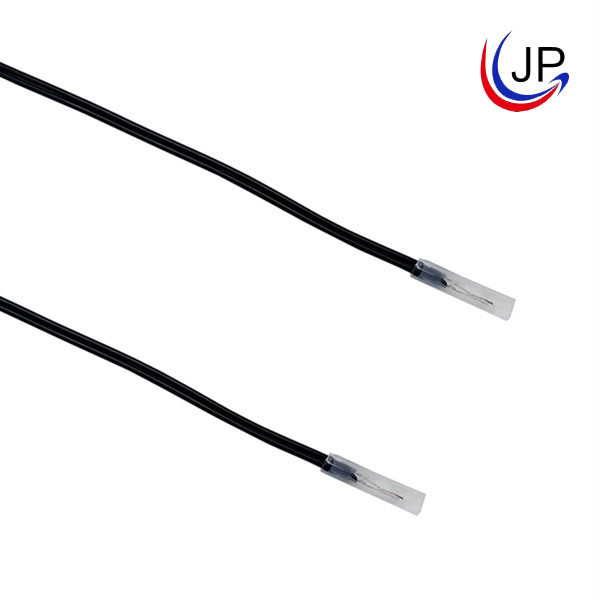

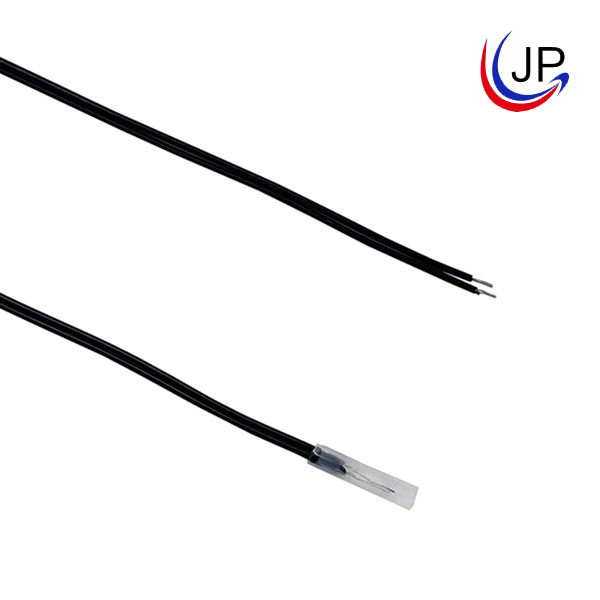

Capteur de température de R100 3.3KΩ B0/100 3970K NTC pour le moteur électrique de HEV EV
Brève introduction :
Les capteurs de température de moteur électrique sont conçus pour le contrôle de température dans des véhicules électriques. La thermistance du capteur de température NTC est céramique mélangée polycristalline d'oxyde a fait le type MF57 la thermistance de la perle qu'en verre NTC a soudé avec le fil isolé par téflon 1332 24AWG d'UL. La plupart des logements de sonde de la température sont les tubes rectangulaires de téflon. Ses paramètres : R100=3.3KΩ, B0/100=3970K, tension 1500V/1sec/1mA de résistance.
Caractéristiques :
RoHS conforme
Résistant à hautes températures
à l'épreuve des huiles
Gamme de température de fonctionnement : -40℃~200℃
C.A. 1500V 1mA 1S
R100=3.3KΩ, B0/100=3970K
Application :
Le moteur dans des véhicules électriques (EV)
Le moteur dans des véhicules électriques hybrides
Contrôle de température de mesure de la température et
Structure et dimensions :
| Symbole | B | C | D | L1 | L2 | |
| Dimension RNB5.5-5 (millimètre) | 3,5 | 15 | 2,0 | 2,3 | 500 | 3 |
| NON. | Nom | Spécifications matérielles | Quantité. | Remarques |
| 1 | Thermistance | Thermistance en verre de NTC | 1 | -- |
| 2 | Sonde | Tube de téflon (rectangulaire) | 1 | / |
| 3 | Fil | Fil 200℃ de téflon d'UL1332 24AWG | 1 | Noir |
| 4 | Dépouillement | étamé | 2 |
Spécifications électriques :
| Rec.at 25℃ (KΩ) | Bêta valeur | (En air) Pmax (mW) |
δ (mW/℃) |
Τ thermique de constante de temps (sec.) | Chaîne TL-TH (℃) de température de fonctionnement | Longueur totale L (millimètre) |
| 2 | B25/85=3470 | Approx.20 | Approx.0.75 | Max.10 | -40~300 | 50 |
| 2 | B25/85=3977 | |||||
| 5 | B25/85=3950 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 100 | B25/50=3950 | |||||
| 100 | B25/85=4132 | |||||
| 100 | B25/50=4200 |
