| Lieu d'origine: | Hefei, province de l'Anhui, Chine |
|---|---|
| Nom de marque: | Jingpu |
| Numéro de modèle: | Le nombre d'équipements |
| Quantité de commande min: | 500 pièces |
| Prix: | USD 3.0 /pc |
| Détails d'emballage: | Emballage standard à l'exportation pour les marchandises propres à la mer |
| Délai de livraison: | 15-20 jours |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 2000 pièces par mois |
| Résolution optique: | 15:1 | Température de stockage: | -20 à 80 °C |
|---|---|---|---|
| R de tolérance: | 1%, 2%, 3%, 5% et 10% | Type de sortie: | Analogue |
| Beta Value: | B25/85 = 3435 ± 1% | Classe de précision: | 2B、B、A、1/3BNiveau facultatif |
| Sonde: | R2-3.2 (T=0.6) | Tolérance de B: | 00,5%, 1%, 2%, 3% |
| Code d'IP: | IP64 | Échantillon gratuit: | - Oui, oui. |
| Type de colis: | Monture de surface | Conforme à la norme Rohs: | - Oui, oui. |
| Le type: | Thermocouple monté à la surface | La coutume: | Disponible |
| Plage de température: | -20 à 1200 °C, optionnel | ||
| Surligner: | Sensor PT1000 monté sur la surface,Sensor PT1000 monté sur la surface |
||
Surface montée PT1000 Capteur type angle droit
Description du produit
L'article est un capteur de température PT1000 à monture de surface, type anneau d'ange droit. Il est utilisé pour la mesure et la surveillance de la température. Il est fabriqué par Hefei Jingpu Sensor Technology Co., Ltd.
Caractéristique électrique
L'article est un capteur de température PT1000 à montage de surface, type anneau d'ange droit.
| Nom de l'article | Le code | Condition d'essai | Exigence de performance | Unité |
| Résistance de fréquence | R0°C | 0°C ± 0,05°C | 1000 | Oh |
| Résister à la tension | Le pot de haute qualité |
Dans l' air calme Le régulateur de la tension doit être équipé d'un système de régulation de la tension. |
Pas de panne | V |
| Plage de température de fonctionnement | RTE | Dans l' air calme | -40°C à 105°C | °C |
Dessin de taille pour le capteur de température PT1000
| Nom de l'article. | Nom | Spécification du matériau | Quantité utilisée | les observations |
| 1 | Puce NTC | Capteur PT1000 | 1 | |
| 2 | Concassion ou boîtier | RNB5 à 10 | 1 | |
| 3 | Encapsulation | Résine époxy | 1 | noir |
| 4 | Tuyaux | un tube rétractableF5.0*(20±3) mm | 1 | noir |
| 5 | Les câbles | Fil isolant XLPE UL4411 24AWG 125°C | 1 |
Avis d'opération
1.1 Application: mesure et contrôle de la température
1.2 Éviter l'erreur de mesure causée par l'auto-chauffage lorsque le surcourant passe à travers
1.3 Pour éviter un choc thermique excessif, le souffle d'air chaud doit atteindre la sonde d'au moins 10 mm au cas où le tube de protection thermique doit être fixé.
1.4 Température de stockage: 0°C à 50°C, ≤ 75% RH; éviter dans un environnement à gaz corrosif et au soleil; après ouverture, le colis doit être scellé à nouveau.
1.5 selon la structure du thermistore ntc encapsulé en époxy, lors de l'installation par l'utilisateur final, afin d'éviter que la tête en époxy ne soit soumise à une force de traction et à une force de flexion excessive par le fil de plomb.le fil de plomb doit être contrôlé à un point de flexion ou à un point de force sur un fil de plomb situé à 6 mm ou moins sous la tête d'étanchéité.Pour ne pas endommager la puce, entraînant une dérive de la résistance et même un circuit ouvert, surtout lorsque les composants sont chauffés.

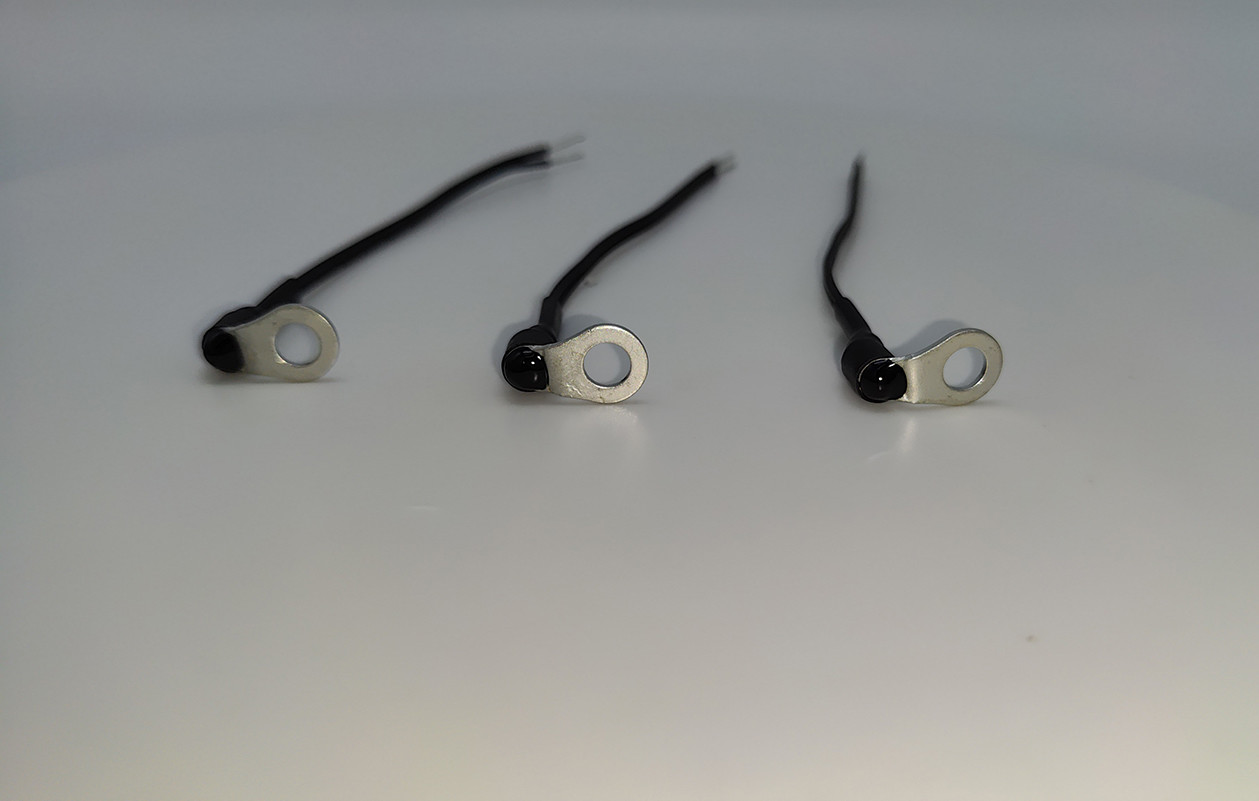

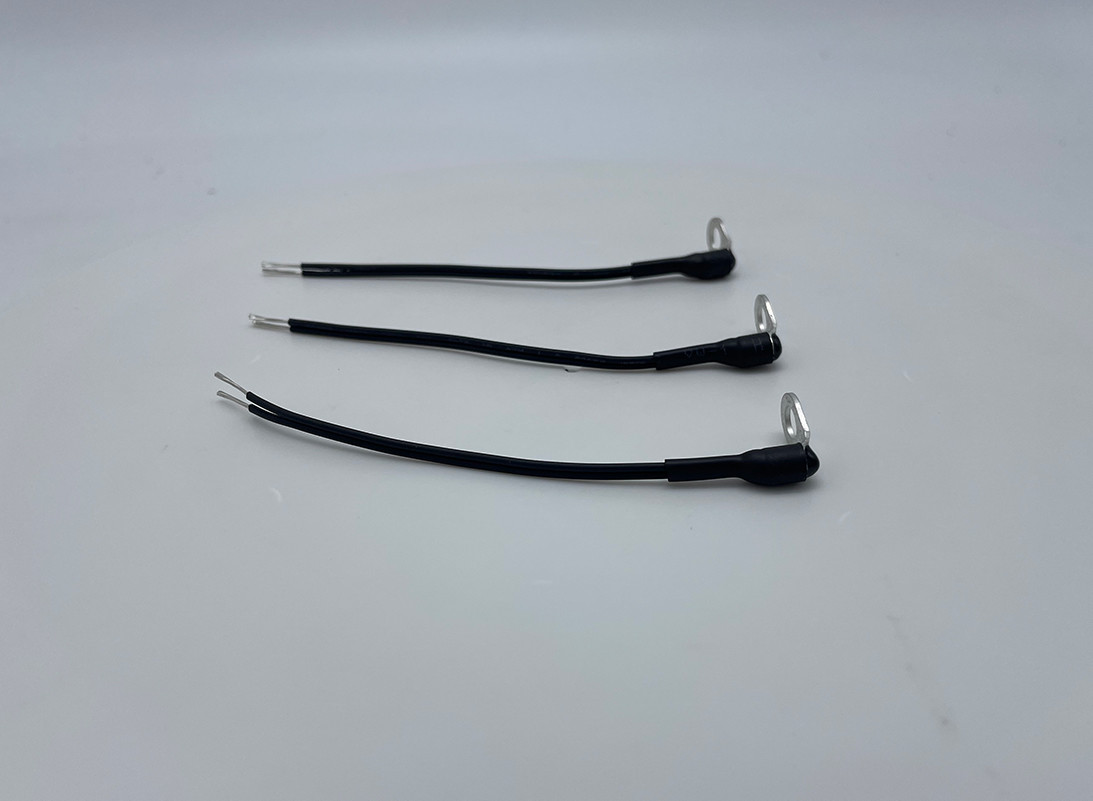

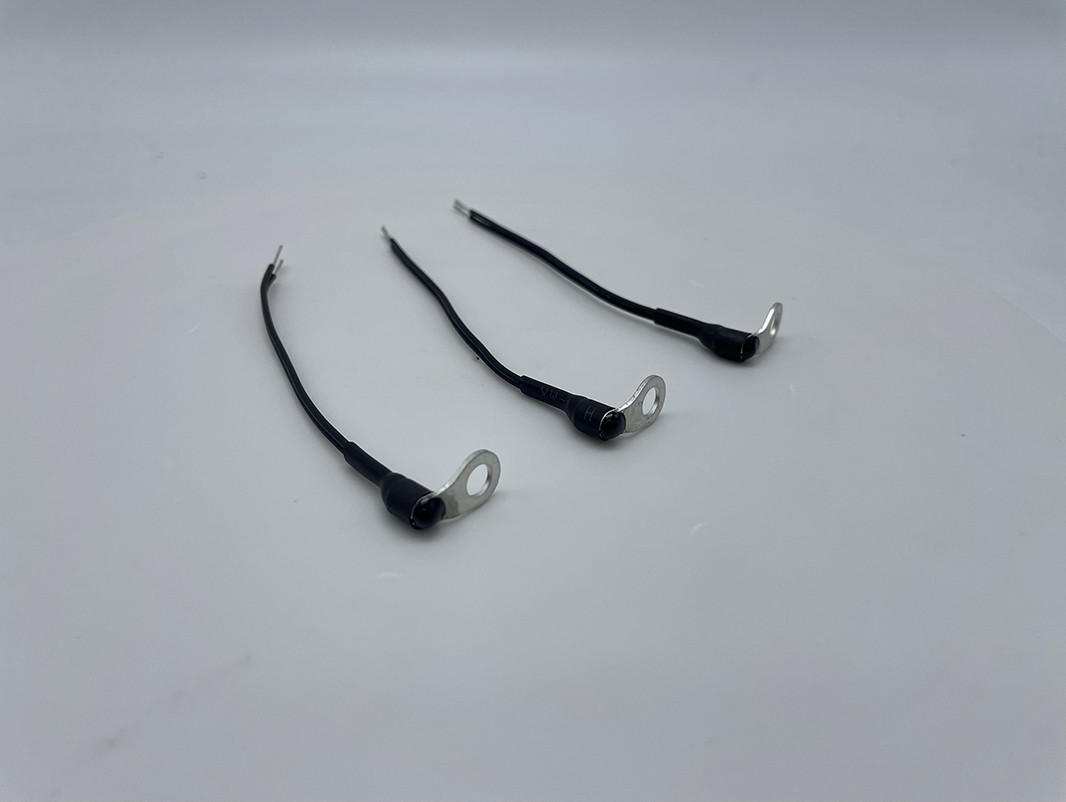

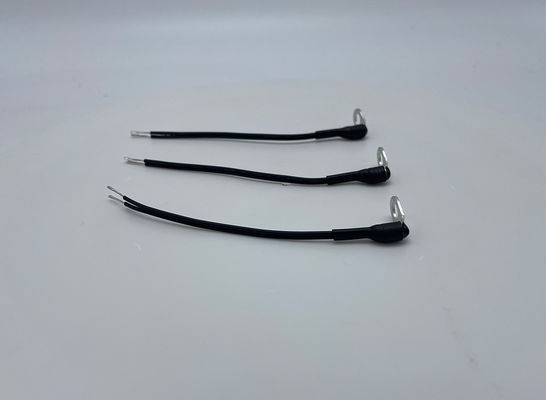

Images du produit
Application du produit
Mesure et surveillance de la température
Piles automobiles
Chargeur de batterie
Appareil industriel
Appareils électroménagers
