| Lieu d'origine: | Hefei, Anhui, Chine |
|---|---|
| Nom de marque: | Jingpu Brand |
| Certification: | CE,ROHS,ISO9001,ISO13485,UL |
| Numéro de modèle: | MFP |
| Quantité de commande min: | 1000 |
| Prix: | USD 0.1-5 /PCS |
| Détails d'emballage: | Emballage de carton |
| Délai de livraison: | 2-7days |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 200 millions par an |
| Manière d'installer: | Insertion | Détection de la manière: | Résistance |
|---|---|---|---|
| Type du signal de sortie: | Type analogue | Matériel: | Céramique |
| Mesure du diélectrique: | La température | Code d'IP: | IP64 |
| Paquet de transport: | Emballage de carton | Aspect: | noir |
| Garantie: | 2 ans | Service après-vente: | Garantie de la qualité |
| Puce: | Thermistance de NTC | Personnalisation: | OUI |
| Température de fonctionnement: | -40℃~150℃ | Valeur de résistance: | Coutume |
| Valeur de B: | Coutume | Expédition: | Expédition, air, ou exprès |
| Fil: | PVC, téflon, isolation d'émail | Aperçu gratuit: | OUI |
| Mettre en évidence: | Capteur de température de batterie d'EV,Capteur de température noir de NTC |
||
Capteur de température de batterie d'Ev pour des couvertures de batterie et la distribution d'énergie
Brève instruction :
L'article est capteur de température de batterie d'EV. Il convient à la mesure de température de surface. L'application typique incluent le système de contrôle de batterie dans la voiture d'EV. Le capteur de température de batterie d'EV se compose d'une thermistance de puce de NTC a monté dans une étiquette d'oeillet (crochet d'anneau), avec le fil flexible isolé (XLPE a isolé le fil UL4411 125℃ et UL4413 150℃) et les terminaux. Une valeur de résistance standard et bêta valeur : R25℃= 10kΩ et B25/85=3435k.
Caractéristiques :
Conformez-vous pour la norme de ROHS
Gamme de température de fonctionnement : -40℃~125℃ (UL4411 22AWG)
Gamme de température de fonctionnement : -40℃~150℃ (UL4413 22AWG)
Bonne et à long terme stabilité
Élément de détection électriquement d'isolement dans l'étiquette
Oeillets pour adapter M3, tailles de la vis M4/M5
Application :
Barres omnibus d'EV/HEV
Couvertures de batterie
Distribution d'énergie
Structure et dimensions :
Paramètres détaillés :
| REC. à 25℃ (kΩ) | Bêta valeur | (En air) Pmax (mW) | δ (mW/℃) | τ thermique de constante de temps (sec.) | Chaîne TL-TH (℃) de température de fonctionnement | Longueur totale L (millimètre) |
| 1 | B25/85=3435 | Approx.60 | / | / | -40℃~150℃ | 500~2000 |
| 1,5 | B25/50=3850 | |||||
| 1,5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2,08 | B25/85=3580 | |||||
| 2,2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |

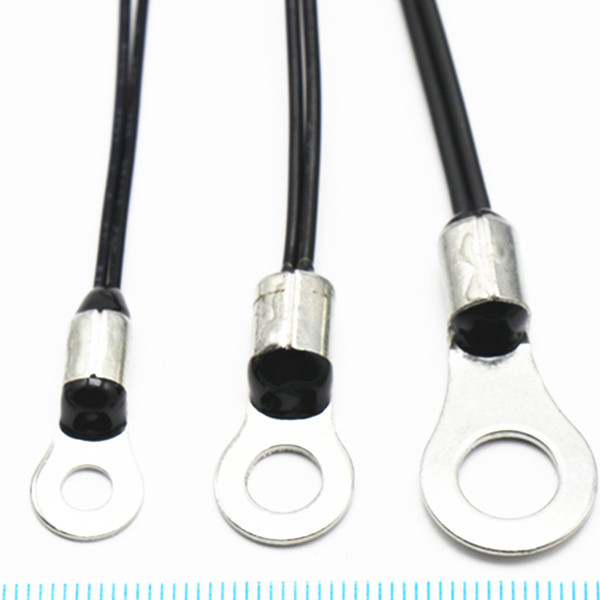

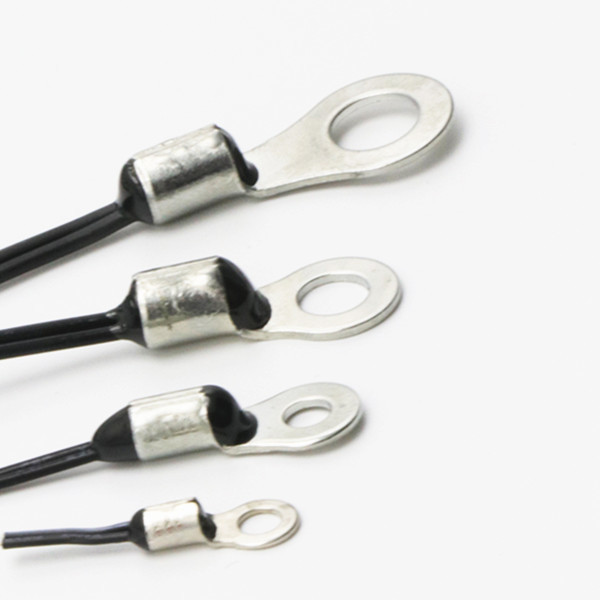

Image de produit :

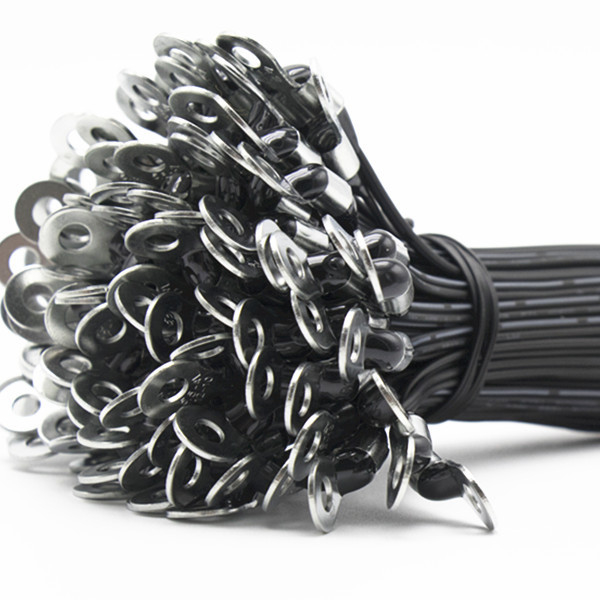

Emballage standard (emballage intérieur) : 1pcs~100pcs/polybag
Avis d'opération
1. application : Mesure et contrôle de la température ;
2. Le courant traversant le NTC est commandé dans la marge de Pmax pour éviter l'erreur de mesure provoquée par l'auto-chauffant du composant.
3. Éviteriez le choc de la chaleur excessive, le coup d'air chaud devrait battre moins 30mm à la sonde au cas où le besoin de tube de protection de rétrécissement de la chaleur d'être attaché.
4. température de stockage -10℃~40℃, ≤75%RH ; Évitez dans un gaz corrosif et un environnement ensoleillé ; Après ouverture du paquet, il doit être scellé encore.
5. Selon la structure de la thermistance en verre du revêtement NTC, quand l'utilisateur installent, éviter la tête époxyde a soumis trop de force de tension et la force de recourbement du fil de connexion, le fil de connexion sera commandée à un point de flexion ou à un point de force sur un fil de connexion 6mm ou moins au-dessous de la tête de scellage. Pour pour ne pas blesser la puce, ayant pour résultat la dérive de résistance et même le circuit ouvert, esepcially quand le composant est chauffé.
