| Lieu d'origine: | Anhui, Chine |
|---|---|
| Nom de marque: | JP SENSOR |
| Certification: | ISO9001, RoHS |
| Numéro de modèle: | MFP-2A |
| Quantité de commande min: | 1000 morceaux |
| Prix: | negotiable |
| Détails d'emballage: | Emballage standard |
| Délai de livraison: | 2 semaines |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 200 millions par an |
| RÉSISTANCE: | R25℃= 10kΩ | Beta Value: | B25/85=3435k |
|---|---|---|---|
| Chaîne de température de fonctionnement: | -40℃~125℃ (UL4411 24AWG) | Application: | Capteur de température de batterie d'EV |
| Puce: | Puce de NTC | Sonde: | Sonde en aluminium (AL Probe) |
| OEM/odm: | Disponible | Personnalisation: | De support |
| Mettre en évidence: | Capteur de température à montage en surface R25,capteur de température à montage en surface 3435k,capteur de température de type ntc 10k |
||

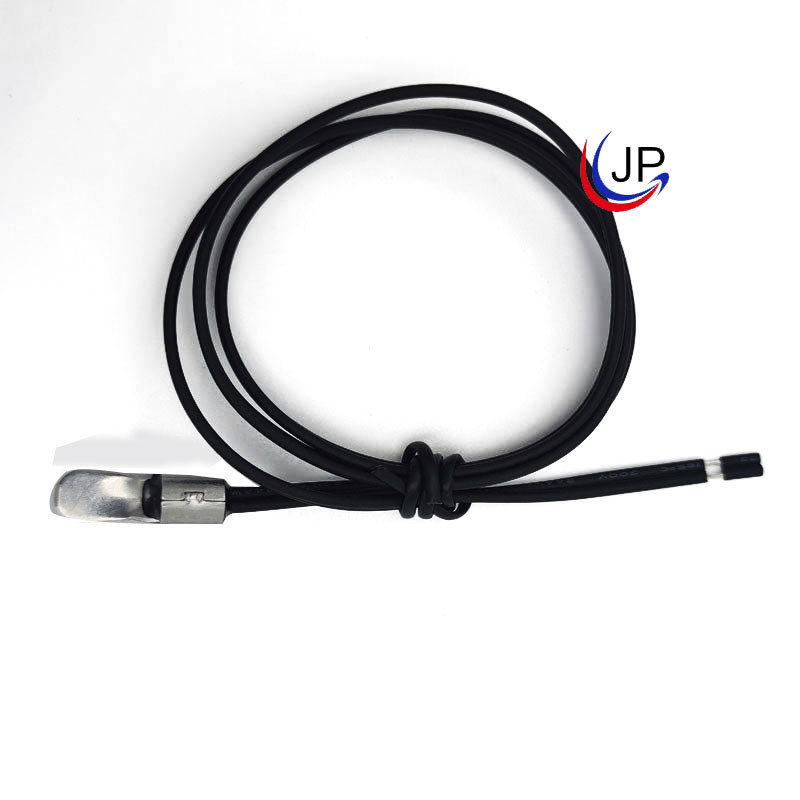

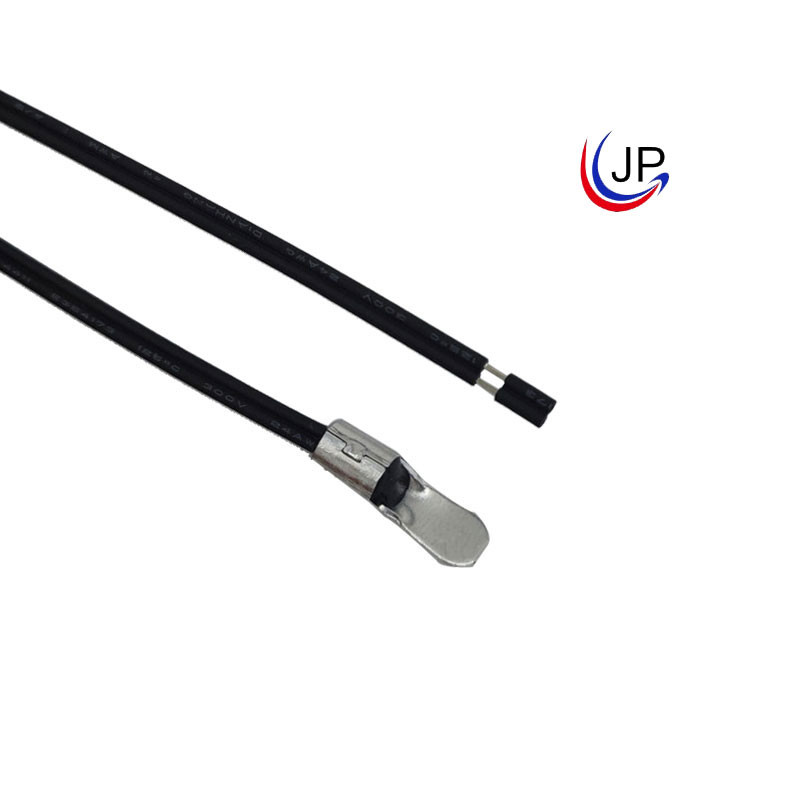

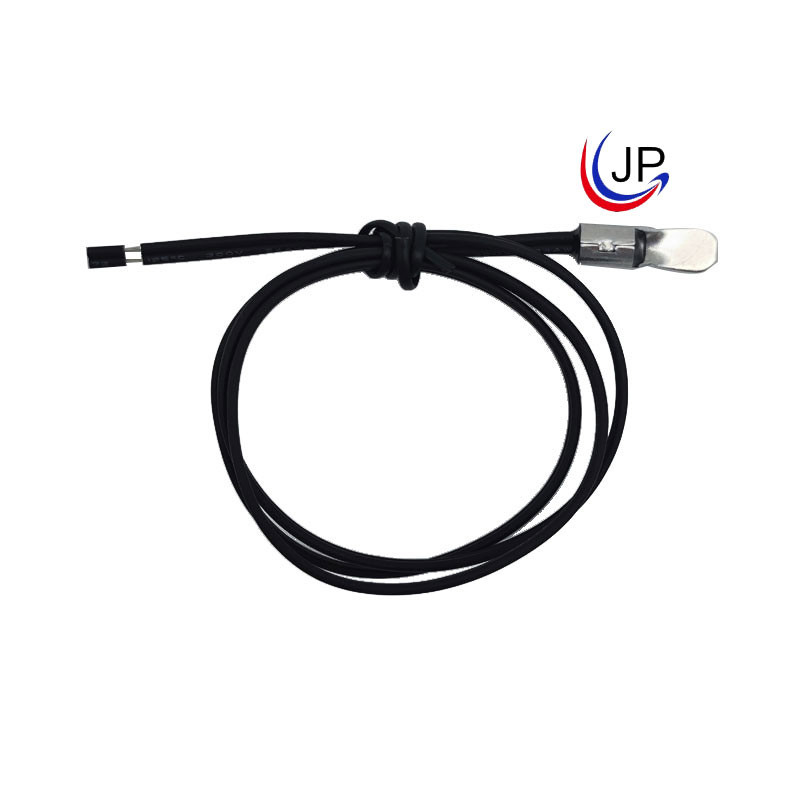

R25 10kΩ B25/85 3435K Batterie Terminal NTC Capteur de Température Pour Batterie EV
Courte introduction:
L'article est un capteur de température pour batterie électrique EV.Les applications typiques incluent les systèmes de contrôle de batterie dans les voitures électriques.Le capteur de température de la batterie EV se compose d'une thermistance à puce NTC montée dans une sonde en aluminium (sonde AL), avec un fil flexible isolé (fil isolé XLPE UL4411 125 ℃ et UL4413 150 ℃) et des bornes.Une valeur de résistance standard et une valeur bêta : R25℃= 10kΩ et B25/85=3435k.
Fonctionnalités:
Conforme à la norme RoHS
Plage de température de fonctionnement : -40℃~125℃(UL4411 24AWG)
Mesures de température précises et stabilité à long terme
Bonne stabilité à long terme
Élément de détection isolé électriquement de l'étiquette
Sonde en aluminium
CA 1500V 1mA 1S
Application:
Capteur de température de batterie EV
Structure et dimension :
| Symbole | L1 | B | L | E | ré | L2 | ré |
| RNB5.5-5尺寸(mm) | 500±30 | 6.0 | 18.5 | 7.0 | 5.5 | 5±1 | 0,8±0,2 |
| NON. | Nom | Spécification matérielle | QTÉ. | Remarques |
| 1 | Ébrécher | Puce thermique NTC | 1 | -- |
| 2 | Coquille | AL 5.5*6.0*18.5 | 1 | / |
| 3 | Encapsulation | Une résine époxy | / | Le noir |
| 4 | Câble | UL4411 24AWG*2C 125℃ | 1 | Le noir |
Spécification électrique :
| 0 | Valeur bêta | (Dans l'air) Pmax(mW) | δ(mW/℃) | Constante de temps thermique τ(sec.) | Plage de température de fonctionnement TL-TH(℃) | Longueur totale L(mm) |
| 1 | B25/85=3435 | Environ 60 | / | / | -20℃~105℃(fil PVC)& -40℃~125℃(téflon ou fil XLPE) | 100~5000 |
| 1.5 | B25/50=3850 | |||||
| 1.5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2.08 | B25/85=3580 | |||||
| 2.2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| dix | B25/85=3435 | |||||
| dix | B25/50=3470 | |||||
| dix | B25/50=3935 | |||||
| dix | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |
