| Lieu d'origine: | Anhui, Chine |
|---|---|
| Nom de marque: | JP SENSOR |
| Certification: | ISO9001 |
| Numéro de modèle: | MFE2 |
| Quantité de commande min: | 1000 morceaux |
| Prix: | negotiable |
| Détails d'emballage: | Emballage standard |
| Délai de livraison: | 2 semaines |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 200 millions par an |
| RÉSISTANCE: | 0.3KΩ~ 2000KΩ | Beta Value: | 2500K~4500K |
|---|---|---|---|
| Chaîne de température de fonctionnement: | -20℃~105℃ | Application: | Appareils, voitures, équipement, etc. |
| OEM/odm: | Disponible | Expédition: | Par avion, par exprès, par la mer, |
| Personnalisation: | Disponible | Certification: | ISO9001 |
| Mettre en évidence: | Capteur de température de type sonde NTC,capteur de température de type sonde 2000K,capteur de sonde 0.3K ntc |
||

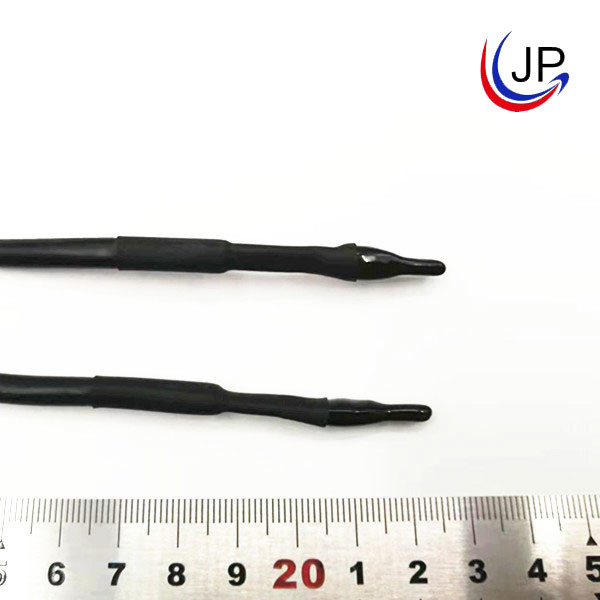

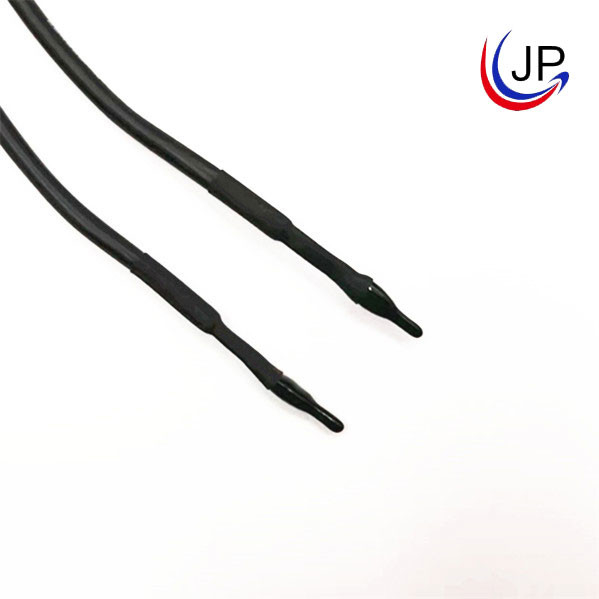

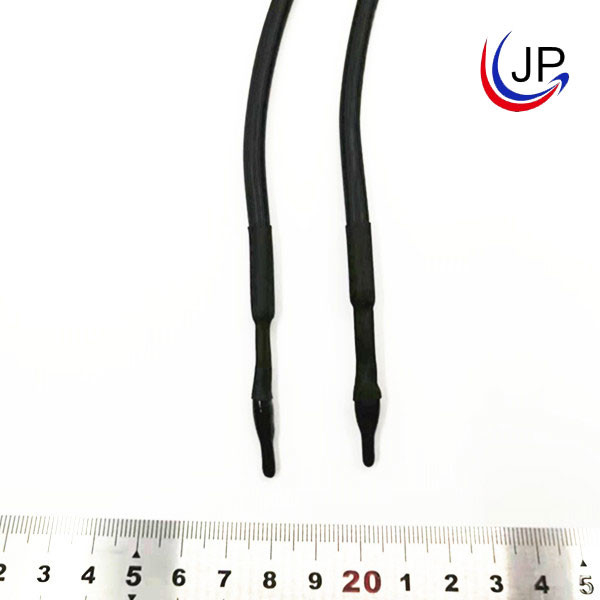

Capteur de température de sonde de l'époxy NTC MFE2 pour l'équipement de voitures d'appareils
Courte introduction:
Il est composé d'un fil isolé (fil PVC, fil isolé XLPE), d'une puce NTC et d'une résine époxy.La plage de valeurs de résistance optionnelle est de 0,3 kΩ à 2 000 kΩ et la plage de valeurs bêta est de 2 500 K à 4 500 K.
Traits:
Conforme à la norme RoHS
Série de fils conducteurs isolés en PVC Plage de température de fonctionnement : -20 ℃ ~ 105 ℃
Bonne stabilité et fiabilité
Facile à installer et à utiliser car l'étanchéité peut être effectuée en fonction de l'environnement
Des tests précis peuvent refléter précisément les changements de température.
Application:
Électroménagers, voitures, équipements, etc.
Structure et dimensions:(unité : mm)
| NON. | Nom | Spécification matérielle | QTÉ. | Remarques |
| 1 | Ébrécher | Puce NTC | 1 | / |
| 2 | Encapsulation | Résine époxy+tube thermorétractable+PVC | 1 | / |
| 3 | Câble | UL2651 22AWG | 2 | / |
Spécification électrique:
| Rec.à 25℃(kΩ) | Valeur bêta | (Dans l'air) Pmax(mW) | δ(mW/℃) | Constante de temps thermique τ(sec.) | Plage de température de fonctionnement TL-TH(℃) | Longueur totale L(mm) |
| 1 | B25/85=3435 | Environ 60 | / | / | -20℃~105℃(fil PVC)& -40℃~125℃(téflon ou fil XLPE) | 100~5000 |
| 1.5 | B25/50=3850 | |||||
| 1.5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2.08 | B25/85=3580 | |||||
| 2.2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| dix | B25/85=3435 | |||||
| dix | B25/50=3470 | |||||
| dix | B25/50=3935 | |||||
| dix | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |
Emballage standard (emballage intérieur) : 1 pièces ~ 100 pièces/poly-sac
Avis d'opération:
1. Application : mesure et contrôle de la température ;
2. Le courant traversant le NTC est contrôlé dans la plage Pmax pour éviter l'erreur de mesure causée par l'auto-échauffement du composant.
3. Évitez les chocs thermiques excessifs, le souffle d'air chaud doit battre au moins 30 mm sur la sonde au cas où un tube de protection thermorétractable doit être fixé.
4. Température de stockage -10℃～40℃,≤75%RH； Évitez les gaz corrosifs et les environnements ensoleillés ;Après avoir ouvert l'emballage, il doit être scellé à nouveau.
5. Selon la structure de la thermistance NTC à revêtement de verre, lorsque l'utilisateur final est installé, pour éviter que la tête époxy ne soit soumise à trop de force de traction et de force de flexion du fil conducteur, le fil conducteur doit être contrôlé à une flexion point ou un point de force sur un fil conducteur à 6 mm ou moins sous la tête de scellement.Afin de ne pas blesser la puce, la résistance dérive et même le circuit ouvert, surtout lorsque le composant est chauffé.
