| Lieu d'origine: | Hefei, Anhui, Chine |
|---|---|
| Nom de marque: | Jingpu Brand |
| Certification: | CE,ROHS,ISO |
| Numéro de modèle: | MF5A-1 |
| Quantité de commande min: | 1000 |
| Prix: | USD 0.1-5 /PCS |
| Détails d'emballage: | Emballage de carton |
| Délai de livraison: | 2-7days |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 200 millions par an |
| Manière d'installer: | Insertion | Détection de la manière: | Résistance |
|---|---|---|---|
| Type du signal de sortie: | Type analogue | Matériel: | Céramique |
| Mesure du diélectrique: | La température | Code d'IP: | IP64 |
| Paquet de transport: | Emballage de carton | Aspect: | Noir |
| Garantie: | 2 ans | Service après-vente: | Garantie de la qualité |
| Personnalisation: | OUI | Température de fonctionnement: | -40℃~125℃ |
| Valeur de résistance: | coutume | Valeur de B: | coutume |
| Expédition: | Expédition, air, ou exprès | Fil: | PVC, téflon, isolation d'émail |
| Mettre en évidence: | Thermistance 10k d'UAV Ntc,Thermistance aérienne téléguidée 10k de Ntc de véhicule,Thermistance 3435k de Ntc |
||

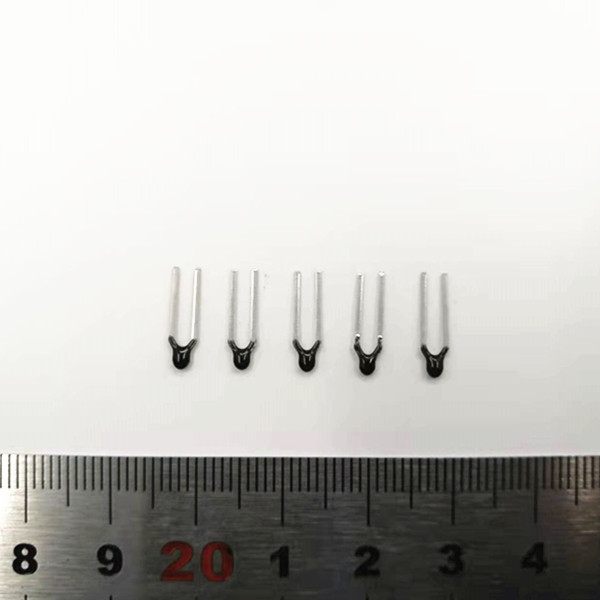

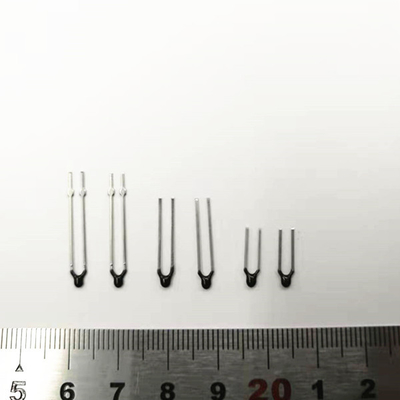

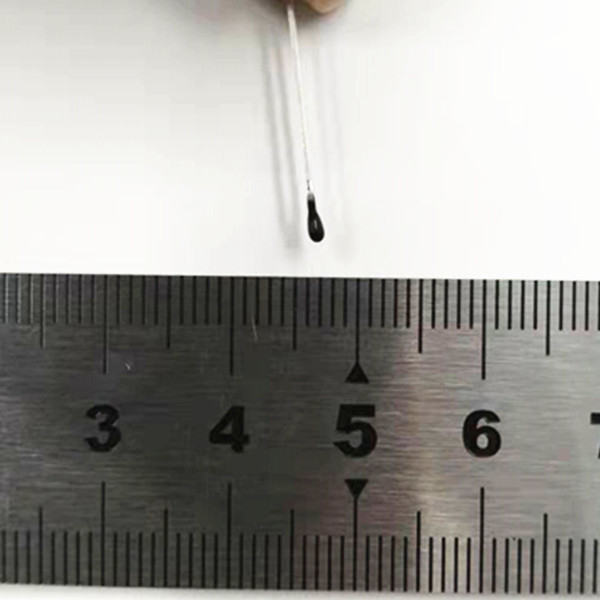

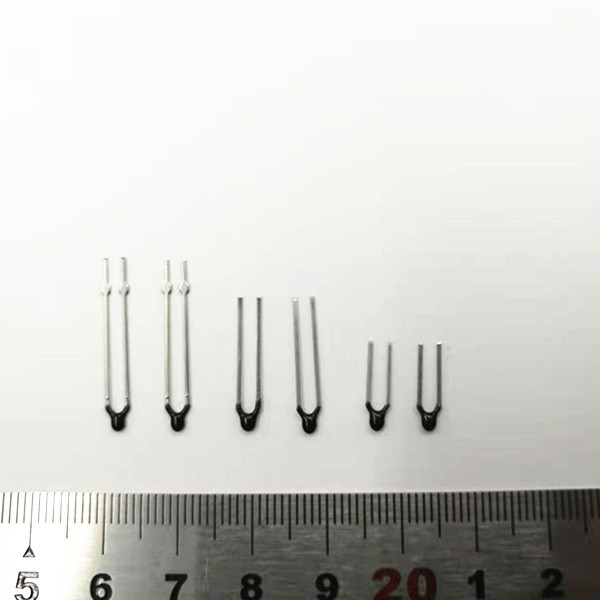

Thermistance de Ntc pour le véhicule ou l'UAV aérien téléguidé 10k 3435k
Une note sommaire :
(Pour des UAV) la thermistance enduite d'époxyde de la série MF5A-1 NTC est produite par la technologie des sondes Cie., Ltd de Hefei Jingpu. Elle se compose des fils d'acier habillés de cuivre, d'une puce soudée de NTC et de la résine époxyde. Le capteur comporte : précision simple, pratique, haute. Les gammes facultatives de résistance de 0,3 kω au kω 2000, et les bêtas gammes de 2500K à 4500K. Ces thermistances enduites d'époxyde de NTC sont très utilisées dans des appareils ménagers, automobiles, matériel médical, machines-outils, et plus.
Caractéristiques :
•Conformez-vous pour la norme de ROHS
•R25=10KΩ±5%, B25/85=3435k±2%
•Gamme fonctionnante de temp : -40℃~125℃
•Mince
Application :
• Pour UAV (véhicule aérien téléguidé)
Structure et dimensions : (unité : millimètre)
| Taille de sonde | L | L1 | D | H | d1 |
| 2,6*17,5millimètres | 17.5±1 | 3±1 | Maxφ3.0 | 2,5 | 10 |
| 2,6*19millimètres | 19±1 | 3±1 | |||
| 2,6*23millimètres | 23±1 | 3±1 | |||
| 2,6*26millimètres | 25±1 | 3±1 |
Paramètre de référence :
| Spécifications produit | REC. au ℃ de T (KΩ) | Bêta valeur | (En air) Pmax (mW) |
δ (mW/℃) |
τ thermique de constante de temps (sec.) | Chaîne TL-TH (℃) de température de fonctionnement | Longueur totale L (millimètre) |
| A1B212□ 4200A□□□□L19 | R62=20.92 | B25/85=4200 | Approx.3.5 | Approx.0.7 | Max.5.0 | -40~125 | 19 |
| A1A104□ 4132B□□□□L17 | 100 | B25/85=4132 | 17 | ||||
| A1C104□ 4132B□□□□L23 | 100 | B25/85=4132 | 23 | ||||
| A1B332□ 3970F□□□□L25 | R100=3.3 | B25/50=3970 | 26 | ||||
Dessin de produit :
Emballage standard (emballage intérieur) : 500pcs/polybag
Avis d'opération
1. application : Mesure et contrôle de la température ;
2. Le courant traversant le NTC est commandé dans la marge de Pmax pour éviter l'erreur de mesure provoquée par l'auto-chauffant du composant.
3. Éviteriez le choc de la chaleur excessive, le coup d'air chaud devrait battre moins 30mm à la sonde au cas où le besoin de tube de protection de rétrécissement de la chaleur d'être attaché.
4. température de stockage -10℃~40℃, ≤75%RH ; Évitez dans un gaz corrosif et un environnement ensoleillé ; Après ouverture du paquet, il doit être scellé encore.
5. Selon la structure de la thermistance en verre du revêtement NTC, quand l'utilisateur installent, éviter la tête époxyde a soumis trop de force de tension et la force de recourbement du fil de connexion, le fil de connexion sera commandée à un point de flexion ou à un point de force sur un fil de connexion 6mm ou moins au-dessous de la tête de scellage. Pour pour ne pas blesser la puce, ayant pour résultat la dérive de résistance et même le circuit ouvert, particulièrement quand le composant est chauffé.
